金属屑饼机的立式结构与卧式结构有什么区别？
立式金属屑饼机和卧式金属屑饼机采用相同的基本压饼逻辑：将松散金属屑送入压缩区域，通过液压压力完成压实和成型。
如果需要先了解金属屑从进料到成型的完整压制循环，可阅读《金属屑饼机的工作原理是什么？》。

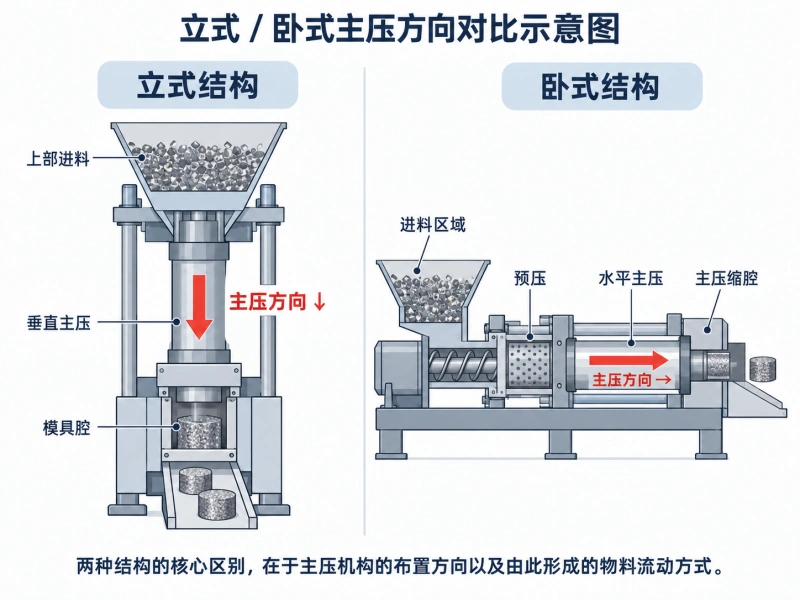

两者最直观的区别，是主压制机构的布置方向不同。
立式结构的主压机构沿垂直方向布置，物料通常从设备上方进入，主压缸由上向下完成压制。
卧式结构的主压机构沿水平方向布置，物料进入进料区域后，再沿水平方向送入主压缩腔完成压制。
但“一个竖着压、一个横着压”只是表面区别。
主压方向发生变化以后，设备整体结构、占地方式、进料组织、预压结构以及自动化集成方式也会随之改变。
因此，理解立式和卧式结构的差异，真正需要看的不是设备外形，而是两种结构怎样组织金属屑从进料到成型的整个空间。

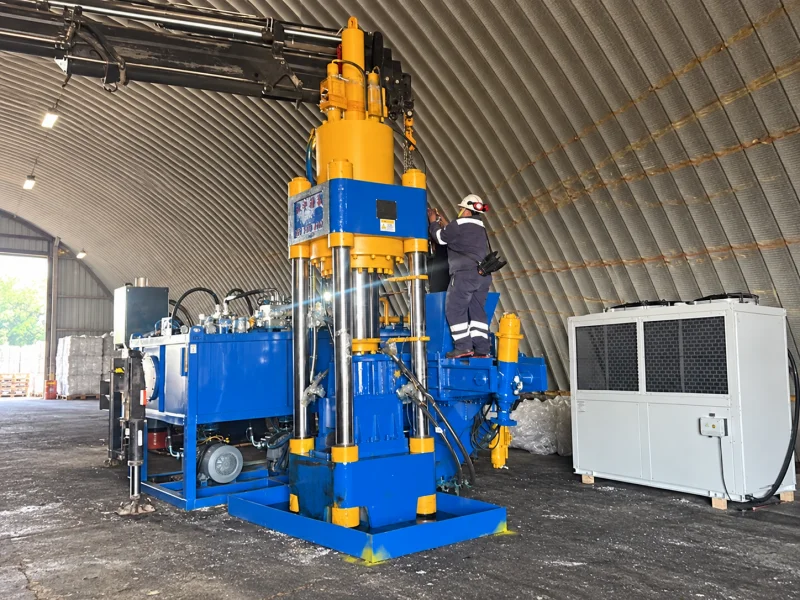

立式结构：利用垂直方向组织进料和压缩
立式金属屑饼机通常采用上部进料、垂直压制的结构。
金属屑通常先进入设备上方的料斗，再进入下方压缩区域。主压缸的活塞杆自上而下运动，将物料压入模具腔中完成成型。压制完成后，饼块再通过设备下部或相应出料结构排出。
由于主要压缩机构沿垂直方向展开，设备在水平方向需要的空间相对较小，但整体高度通常更高。
这种布置使设备主体结构相对集中，压缩系统也较为紧凑。
在进料方面，立式设备可以采用人工向料斗投料，也可以根据现场需要配置提升或输送装置，将金属屑送入料斗。对于进料组织相对简单的生产环境，这种结构较容易布置。
但立式结构最终仍需要物料从上部稳定进入压缩区域。
如果金属屑本身具有较强的卷曲、缠绕或架桥倾向，物料能否顺利从料斗进入压缩区域就会变得更加重要。
这里涉及的是金属屑本身的形态是否适合直接压饼的问题，不在本模块进一步展开。

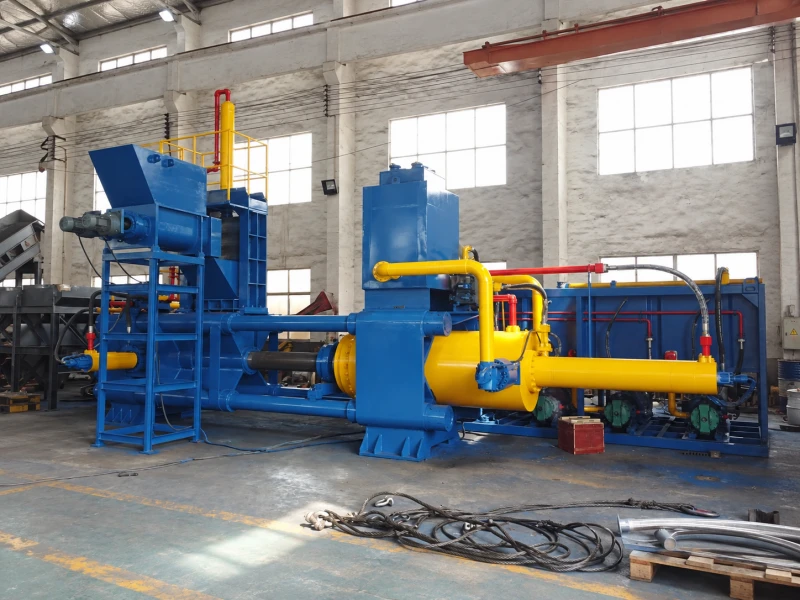

卧式结构：把预压、主压和连续送料组织在水平方向
卧式金属屑饼机的主压制机构沿水平方向布置。
物料同样可以先通过料斗进入设备，但进入料斗之后，物料的送料和压缩路径与立式结构不同。
泰中科技的卧式设备知识中，典型结构采用预压与主压协同工作的方式。
金属屑进入进料区域后，预压机构先对松散物料进行初步整理和压实，再将物料送入主压缩腔；随后主压机构沿水平方向完成最终高压压制。
因此，卧式结构并不是简单地把立式设备“横过来”。
它可以利用更长的水平空间，把进料、预压、主压和出饼等动作按照连续的物料流动方向进行组织。
关于预压、模具约束、保压和液压控制为什么会影响压饼过程，可进一步阅读《金属屑饼机的核心技术解析》。
在相应的配套设计下，卧式设备也更容易与料斗、输送设备、预处理设备以及出料输送装置连接，形成连续的废料处理系统。
相应地，它通常需要更多的水平安装空间，设备内部的执行机构和控制动作也会更加复杂。
立式与卧式结构的主要差异
如果把两种结构放在一起比较，核心区别可以归纳为以下几个方面：
| 对比维度 | 立式金属屑饼机 | 卧式金属屑饼机 |
|---|---|---|
| 主压方向 | 垂直方向 | 水平方向 |
| 进料与送料方式 | 通常经上部料斗进入压缩区域，可采用人工投料、提升或输送送料 | 通常经料斗进入进料区域，可通过预压机构进一步送入主压缩腔 |
| 压缩结构 | 主压机构相对集中 | 可采用预压与主压协同结构 |
| 空间特征 | 水平占地相对较小，设备高度较高 | 水平占地较大，对厂房高度要求相对容易控制 |
| 进料组织 | 适合较集中、较直接的进料方式 | 更容易组织连续送料 |
| 自动化集成 | 可以实现自动控制，也可以连接外部送料设备 | 更容易与输送、预处理和出料设备组成连续系统 |
| 结构复杂度 | 相对简单、紧凑 | 执行机构和系统组织相对复杂 |
| 维护特点 | 结构较集中，维护相对直接 | 部件和动作机构较多，维护要求相对更高 |
这张表描述的是两种结构的一般差异，而不是判断哪一种一定更好。
立式和卧式首先是两种不同的机械布置方式。
只有当设备结构与实际物料状态、生产节奏和现场条件结合起来以后，这些结构差异才会转化为实际使用上的差别。
结构不同，真正改变的是设备怎样融入生产流程
立式与卧式金属屑饼机之间最值得关注的区别，并不是压头朝哪个方向运动，而是这种方向变化进一步改变了设备怎样接收物料、怎样利用厂房空间，以及怎样连接上下游设备。
如果生产现场的压饼环节相对独立，金属屑经过收集后再集中送入设备，设备主要完成进料、压制和出饼，那么立式结构可以通过较集中的机械布置完成整个过程。
如果生产现场希望让金属屑持续进入压饼环节，并进一步连接输送、预处理、集液或自动出料设备，那么卧式结构在水平生产线组织方面提供了更多空间。
因此，两种结构真正的区别可以理解为：
立式结构更加集中地组织垂直方向上的进料和压制过程；
卧式结构则能够沿水平方向进一步组织送料、预压、主压和连续输送。
但设备结构只是实际判断中的一个维度。
在讨论立式还是卧式之前，更基础的问题仍然是：当前金属屑的材质、形态、含液状态和杂质情况，是否已经满足压饼条件。
关于不同屑料什么时候适合直接压饼，以及哪些物料状态需要先进行处理，可进一步阅读《哪些金属屑适合压饼？》。
因此，不能仅凭“立式”或“卧式”这个结构名称，就判断一种设备是否适合某一种金属屑。
设备结构需要与物料状态、处理量、现场空间以及自动化要求共同匹配。
